老王盯着产线上新到的检测相机，手里的游标卡尺反复测量着镜头接口，眉头紧锁——这已经是他本周调试的第三台设备，芯片尺寸偏差的微小误差正让整个生产线付出高昂代价。
中国机器视觉市场规模正持续增长，预计2024年将达到207.17亿元-2。在这个快速扩张的领域中，工业相机芯片尺寸的选择常常被忽视，却实实在在地影响着每个视觉项目的成败。
工业相机芯片尺寸远不止是说明书上的一个数字，它像是相机的“心脏”，直接关系到视野范围、分辨率、系统集成度等关键性能指标。

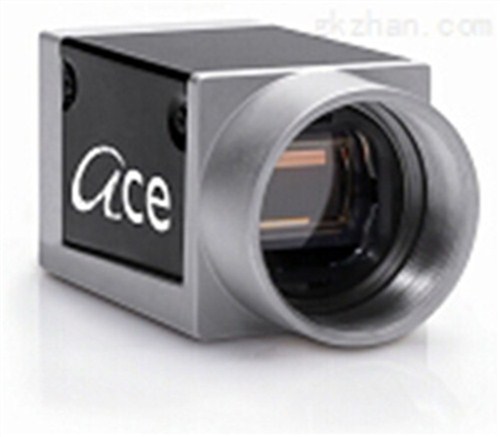

市场上常见的工业相机芯片尺寸多种多样，从几毫米到几十毫米不等。例如Basler acA1300-75gm相机搭载的PYTHON 1300 CMOS芯片，感光尺寸为6.14毫米×4.92毫米，采用1/2英寸靶面设计-7。
更专业的高分辨率应用则会选择更大的芯片。GMAX2509芯片在2/3英寸（约16.9毫米）的光学尺寸内实现了4200×2160的分辨率，适合需要高分辨率成像的智能交通和机器视觉应用-1。
有些芯片甚至采用了特殊的长宽比例设计，如长光辰芯的GL3504线阵传感器，感光面长度为14.34毫米，采用紧凑型CLCC封装，外形尺寸仅为22.3毫米×10.6毫米，专门为小型化工业相机设计-5。
选择芯片尺寸本质上是在系统需求和实际限制之间寻找平衡点。不同尺寸芯片对应着完全不同的应用场景和挑战。
大尺寸芯片通常意味着更高的分辨率和更广的视野。威派视的VPS820芯片拥有2.5亿像素规模，能够同时提供超大视野和超高分辨率，适合城市安防、边海防监控和无人机吊舱等需要大范围监测的应用-4。
但大尺寸芯片也带来了系统复杂度的提升。Adimec Q-25A150相机使用GMAX0505芯片，这款芯片在1.1英寸光学尺寸下达到2500万像素，而为了控制功耗和热量，相机厂商不得不开发全新的平台和散热方案-9。
小尺寸芯片则专注于紧凑性和低功耗。Ximea的xiC系列相机尺寸仅有25×25毫米，功耗低于3瓦，非常适合嵌入式系统、移动应用或空间受限的工业场景-3。这类相机的芯片尺寸虽小，但性能并不妥协。
选择芯片尺寸时，工程师们常常陷入几个典型误区，这些误解往往导致项目效率低下甚至失败。
第一大误区是“像素越多越好”。实际上，像素数量和像素尺寸需要平衡。当像素尺寸过小时，每个像素接收的光子数量有限，可能导致图像噪声增加、动态范围缩小。
第二个常见误区是忽视系统的整体匹配。工业相机芯片尺寸需要与镜头、接口、处理系统等其他组件协调工作。例如，一些大尺寸芯片可能需要特殊镜头或更强处理能力，这些都会影响整体系统的尺寸、功耗和成本-8。
第三个误区是忽略应用环境的实际需求。在半导体检测中，Adimec Q-25A150相机通过2.5微米的小像元设计，在相同倍率镜头下可以获得更高精度和更好景深，同时保持紧凑的机身尺寸-9。
工业相机芯片尺寸和像素尺寸之间的关系往往决定了成像质量的核心表现。理解这两者的互动，是选择合适相机的关键。
像素尺寸是指芯片上每个感光单元的物理大小。较大的像素尺寸通常能够收集更多光子，提供更好的低光性能和更宽的动态范围。例如Basler acA1300-75gm的像素尺寸为4.8微米×4.8微米，平衡了感光能力和分辨率-7。
而技术进步正在突破传统像素尺寸的限制。威派视通过垂直电荷转移成像器件技术，将像素尺寸推进至“纳米级”，最小可达0.5微米，实现了高分辨率和小像素尺寸的兼得-2。
在一些特殊应用中，芯片可能集成不同尺寸的像素阵列。长光辰芯的GL3504就包含两个阵列：2048×4分辨率，像素尺寸7微米；4096×2分辨率，像素尺寸3.5微米，用户可以根据不同场景切换使用-5。
工业相机芯片尺寸的发展正朝着更小、更智能和更高集成度的方向前进。这一趋势受到多种因素的共同推动。
一方面，芯片制造工艺的进步使得在更小尺寸上集成更多功能成为可能。芯片尺寸的缩小不仅意味着设备更紧凑，也带来功耗的降低和散热要求的简化。Ximea的超小型相机尺寸仅有15×15×8毫米，重量仅5克，功耗低于1瓦，适合无人机等对重量和功耗敏感的应用-10。
另一方面，系统集成度的提高改变了芯片尺寸的设计思路。AnDAPT公司的可编程AmP IC尺寸仅为5×5毫米，却可以集成超过10个电源轨和多种系统功能，显著简化了工业相机的电源管理系统-8。
传感器技术的创新也在推动芯片尺寸的发展。传统芯片尺寸与性能之间的权衡关系正被打破，新型成像器件技术使得更小尺寸的芯片也能实现传统大芯片的性能表现。
现在工业相机芯片尺寸正突破传统限制，从威派视的纳米级像素到Ximea硬币大小的相机模组，大视野与小体积不再矛盾。技术进步让芯片在更小尺寸上集成更强性能，机器视觉系统因此变得更智能、更灵活。
如何为精密电子元件检测项目选择合适的工业相机芯片尺寸？
对于精密电子元件检测，你需要优先考虑高分辨率和高精度，而不是盲目追求大尺寸芯片。建议选择中等芯片尺寸配合小像素尺寸的设计，如2/3英寸芯片配合2.5微米像素-1。这种组合在保证足够分辨率的同时，能够适配标准C口镜头，降低系统复杂度。要注意芯片的帧率是否能满足产线节拍要求，以及是否具备全局快门功能以避免拍摄运动物体时的变形-9。
芯片尺寸对工业相机的系统集成有什么具体影响？
芯片尺寸直接影响工业相机的整体尺寸、功耗和散热设计。较大芯片通常需要更大的镜头和更强的处理能力，导致相机体积和功耗增加。例如，使用GMAX0505芯片的相机需要通过特殊散热设计来控制温度-9。而小尺寸芯片如Ximea xiC系列则更容易集成到空间受限的设备中-3。芯片尺寸还会影响电源管理复杂度，现代可编程电源管理芯片可以帮助简化多种电源轨的设计-8。
在预算有限的情况下，应该如何权衡芯片尺寸和其他参数？
预算有限时，建议根据核心需求确定优先级。如果应用需要大视野监测，可以考虑具有较高性价比的大尺寸芯片方案；如果更需要便携性和低功耗，则小尺寸芯片更为合适。也可以考虑国产芯片方案，如威派视的VPS系列，这些方案往往在性能和价格之间提供良好平衡-2-4。同时，要注意芯片与镜头的匹配性，避免因搭配不当而产生额外成本。
