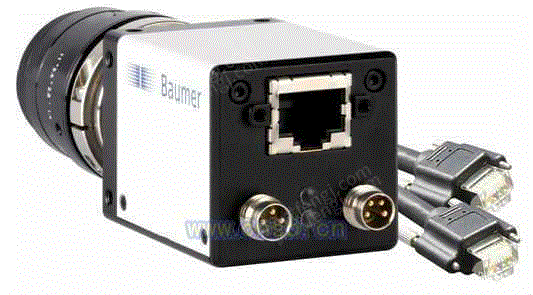

哎呀，说到工业相机，很多搞自动化的老师傅可能会挠头：这玩意咋就不能像手机一样，我想让它拍就立刻拍呢？有时候物体跑到镜头下了，它没反应；没东西的时候，它又瞎拍一堆。这毛病，其实多半是因为你没摸清工业相机的“脾气”——它有个专门的开关，叫外部触发。今天咱就掰扯掰扯，把这原理整明白喽。
你可以把工业相机想象成一个特别守纪律的士兵。在“自由运行”模式下，它自己按固定节奏（帧率）不停地拍，不管外面工位上的零件到位没到位，结果就是拍了一堆废片，或者关键瞬间没抓着-4。
而工业相机外部触发原理，核心就是让外部事件来决定拍照的瞬间。这就像给相机装了个门铃，只有门铃响了（触发信号来了），它才执行拍照动作-1。这个“按门铃”的可以是光电传感器（看见物体经过）、编码器（设备转到特定位置）、PLC的一个输出点，甚至是另一个系统发出的软件命令-3-7。这么一来，拍摄时机就和你的生产过程精准同步了，确保拍到的每张图里，工件都正好在镜头视野的正中央，严丝合缝-1。
知道了要按门铃，那怎么按也有讲究。主要分两派：硬件触发和软件触发。这俩选择直接决定了你系统的反应速度和稳定性，可不能随便选。
硬件触发：动作快、稳如老狗
这是最常用、也最推荐的方式。它通过物理线路（比如相机的GPIO口或光耦输入口）传递一个电信号（通常是电压的一个上升沿或下降沿）-1-6。这个信号一来，相机内部的电路几乎立马响应，延迟通常在微秒级别-1。像高速流水线上，零件嗖嗖地过，或者要多个相机在同一微秒内同时抓拍（比如做3D重建），就必须靠硬件触发-2-5。它的优点就是抗干扰能力强，特别是用了光耦隔离的输入，不怕地线干扰-1。缺点嘛，就是得多布一根线。
软件触发：方便但有点“拖沓”
软件触发是通过电脑上的软件给相机发一条“拍照”指令-3。这方式布线简单，适合调试或者速度很慢的场景。但它的延迟就高多了，在毫秒级别，而且不稳定-1。为啥呢？因为这指令得走过操作系统、驱动、通信链路（如USB、网线），路上随便哪个环节堵一下，时机就错过了-3。所以，对于传送带速度快、或者抓拍精度要求高的活儿，软件触发可能就力不从心了-3。
理解了基本模式，再深入看看相机里那些高级设置。搞懂了这些，你才能把外部触发玩出花来，解决实际应用中那些烦人的小毛病。
第一，是触发延迟。有时候传感器安装位置受限，不能正好装在相机视野下方。比如传感器先检测到工件，等工件走到相机下，需要50毫秒。这时候你就可以设置一个50000微秒的触发延迟，让相机“等一等”再拍，完美解决位置差的问题-1-7。
第二，是触发分频器。假设你的编码器每转一圈发出1000个脉冲，但你不需要拍1000张，只想每转一圈拍1张。你就可以把触发分频器设为1000，这样相机就会“忽略”前999个脉冲，只在第1000个脉冲到来时拍照-7。这在一些周期性运动的精密测量里非常有用。
第三，是曝光控制模式。这可是工业相机外部触发原理中一个很灵活的部分。除了常见的触发后按固定时间曝光，还有一种叫 “Bulb”模式或“电平控制曝光”的模式-6-7。在这种模式下，曝光时间直接由触发信号为高电平的持续时间来决定。也就是说，你发给相机的那个触发脉冲有多宽，曝光时间就有多长-6。这特别适合光照条件变化剧烈、需要动态调整曝光时间的场景，你只需要控制好外部信号的脉宽就行了，不用反复去调相机参数-7。
参数设了一通，怎么知道它真的在按我们的指挥干活呢？这里分享几个土办法和正经方法。
对于基于Linux的系统，你可以用 v4l-utils 工具包里的命令，去检查相机视频设备的实际输出帧率，看是不是和你设定的触发频率一致-2。更直观一点，你可以故意在触发传感器前用手晃一下，观察软件里的实时预览画面是不是只在有物体时才“冻结”一帧（表示抓拍成功），平时则是“静止”的（表示在等待触发）-6。如果多个相机同步，可以拍一个快速运动的物体或者同时亮一下闪光灯，回看各相机画面里物体的位置或闪光灯的状态是否完全同步，就能判断微秒级的同步精度有没有达到-2。
网友“机械臂小能手”提问： 我们项目要用两个相机从不同角度同时拍一个快速旋转的部件做三维分析。都说硬件触发同步精度高，具体怎么实现两个甚至多个相机的严格同步？对触发信号有什么特殊要求？
这位朋友你好！你这个问题问到点子上了，多相机同步确实是三维视觉应用的基石。要实现微秒级甚至更高精度的同步，关键在于 “共享同一个触发信号源” 。
具体做法是：你需要一个外部的主触发信号发生器（可以是专门的触发器模块，也可以是PLC的某个高速输出点，或者编码器的特定信号），然后用 “一拖多”的方式，将这个物理信号通过分线器同时送给所有相机的触发输入端口-2。这样，所有相机就在完全相同的时刻收到了“开枪”指令。
对触发信号的主要要求是：边沿要干净陡峭。这意味着信号从低到高（上升沿）或从高到低（下降沿）的变化时间要极短，避免因边沿缓慢造成各相机电路判定触发的时刻有微小差异。通常推荐使用数字电平信号（如TTL），并确保线路屏蔽良好，防止干扰-1。你需要确认所有相机都设置为相同的触发模式（如“帧开始”）、相同的触发极性（都上升沿或都下降沿触发），并在软件中启用外部触发功能-6。通过这种方式，多个相机就能像一列士兵一样，听同一个口令，同时动作，完美捕捉旋转部件的瞬间姿态-2。
网友“产线萌新”提问： 我刚接触视觉检测，产线上有条速度中等的传送带要检测零件外观。看到有硬件和软件触发，还有触发延迟、BULB模式这些，头都大了。能不能给个简单直接的选型和建议？
新朋友别慌，产线上常规检测的场景，选择思路可以很清晰。对于中等速度的传送带，首选硬件触发，用一对射型或漫反射型光电传感器来检测零件到位，这个方案最稳定可靠-3。
关于模式选择，我给你个“傻瓜式”起步建议：先别想太复杂。
触发模式：在相机软件里，找到“触发源”，设为对应的硬件输入线（如Line0）。
曝光模式：先用最普通的标准触发模式，即触发信号来了，相机按你设定的固定曝光时间拍一张-6。这个曝光时间你需要根据现场光源亮度，通过软件调试确定一个清晰的数值。
触发延迟：先设为0。然后观察，如果拍到的画面里零件总是偏后（传感器先触发，零件还没走到视野中心），就一点点增加延迟时间；如果总是偏前，就试试减少延迟（部分相机支持负延迟）-8。微调直到零件稳稳停在画面中央。
至于BULB模式，通常是光照条件频繁变化、或者需要非常精确控制曝光与某个事件同步时才用的高级功能-7。咱们常规检测，固定曝光时间基本就够用。记住一个原则：在的前提下，系统越简单，出故障的环节就越少。
网友“调试中崩溃”提问： 按照手册接了线也设置了，可相机就是不触发抓图，或者偶尔触发一下。排查故障应该按什么步骤来？
遇到这种问题确实让人抓狂，咱别着急，按照由简到繁的“三板斧”来排查，大部分问题都能解决。
第一板斧：查电源和接线。 这是最基础也最容易出错的。首先确认给传感器和相机触发端口的供电是否正常。万用表是你最好的朋友，用它测量触发信号线：在传感器应该动作时，看是否有电压跳变（比如从0V跳到5V或24V）。确保信号线的极性没有接反（信号线接相机输入正端，地线接负端），并且连接牢固，没有虚焊或松动-2。
第二板斧：验配置与状态。 进入相机配置软件，确认三件事：1. 触发模式是否已启用（TriggerMode 设为 On）-6；2. 触发源是否选对了具体的硬件输入线（TriggerSource 设为 Line0 等）-7；3. 相机是否已执行了“开始采集” 命令（Execute AcquisitionStart）-7。很多相机在发送开始采集命令前，会忽略所有触发信号。
第三板斧：看信号与隔离。 如果前两步都没问题，就用示波器（如果没有，可以试试带波形显示的高级万用表）挂接到相机触发引脚上，观察实际到来的触发信号波形是否干净。是否有毛刺？边沿是否陡峭？信号幅值是否在相机输入要求的范围内（常见是3.3V, 5V或24V）？如果信号质量差，可能是电磁干扰。这时候，如果相机支持光耦隔离输入，尽量使用它，它能有效抵抗地线环路和干扰-1。如果还不行，尝试缩短触发信号线，或使用带屏蔽的电缆。
按照这个顺序一步步排查，基本上能把八成以上的触发故障给揪出来。
