哎，你说这事儿气人不？花大价钱引进的高精度工业相机和视觉系统，在实验室里明明表现倍儿棒，一到生产线上就像“中了邪”——检测时灵时不灵，产品表面的划痕、缺陷时有时无，良品率老是上不去。工程师们加班加点调算法、换镜头，效果却微乎其微。很多时候，问题的元凶压根不是核心设备，而是那些无孔不入的杂散光！这时，你就需要认识一位生产线上默默无闻的“隐形卫士”：工业用相机遮光罩。

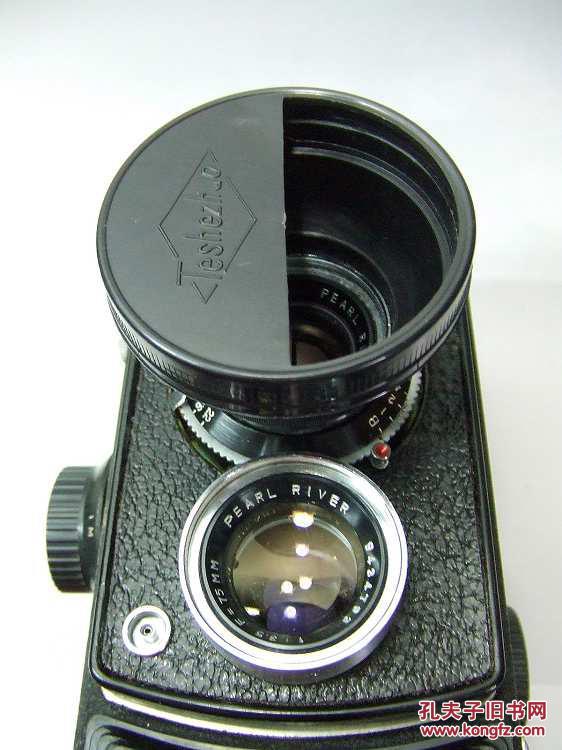

你可千万别把它想象成摄影师相机上那个小小的塑料筒。在工业世界里，工业用相机遮光罩往往是一个系统的工程解决方案，它的核心任务就是为视觉系统打造一个稳定、纯净的光学环境，隔绝一切非必要的环境光干扰-1-2。想象一下，你的相机正在精密检测一个反光强烈的金属零件，这时厂房顶窗一道阳光斜射过来，或者旁边一台设备的指示灯忽然闪烁，这些杂光会在零件表面形成难以预测的高光或倒影，相机“看”到的图像瞬间就失真了，检测结果自然不可靠。
给工业相机“配眼镜”（遮光罩），可不能一刀切。必须得先摸清楚现场光线的“脾气”。根据业内经验，大体可以分为三大类“顽固分子”-2：
“天光大盗”型（厂房顶部采光）：常见于机械加工和装配车间。白天靠自然光，晚上用大吊灯。这种环境的光线强度和方向在24小时内剧烈变化，对需要持续稳定工作的视觉系统是巨大挑战。
“侧面刺客”型（厂房侧面窗户透光）：东西朝向的厂房尤其头疼。早晨东晒，傍晚西晒，特别是夏秋季节，低角度的斜射阳光强度高、角度刁钻，极易在工件上形成强烈反光带，直接导致相机“致盲”-2。
“灯下黑”型（厂房顶部人造光源密集）：无尘车间、精密电子装配线（如3C行业）常见。密密麻麻的LED照明灯提供了均匀的作业光，但对相机来说，每一个灯都可能是一个直接的眩光源，尤其是当相机视角需要朝向斜上方时-2。
明确了问题，接下来就是“搭棚子”的实战了。这里的门道，可比给相机拧上个配件复杂多了。
单点固定，精准防护：如果只是一个固定的拍照工位，解决方案相对直接。核心是优先遮挡顶部直射光源。对于检测高亮反光工件的，还必须考虑遮挡来自工位侧面和顶部的斜射光，做一个“L”形或局部包围的遮光结构-2。材料常用半透明的茶色亚克力板，既能柔化、过滤杂光，又不至于让操作员眼前一黑-2。
多点移动，全面覆盖：如果是搭载在六轴机器人或桁架机器人上的移动相机，工位上有多个拍照点，遮光方案就必须有全局观。遮光范围要能覆盖相机所有可能到达的位置。这里最大的挑战是，遮光棚的支撑结构绝不能干扰机器人本体和它的运动轨迹-2。这时，大跨度的龙门架、吊顶棚或者单立柱斜拉棚就成了首选方案。为了减重，顶部遮光材料往往会选用轻质的防火帆布，侧面则仍可使用亚克力板-2。
局部小罩，灵活轻便：在布局紧凑的车间里，可能只需要针对相机自身进行小范围遮光。比如直接在相机的龙门支架上安装遮光板，用来遮挡其正上方和前方的特定灯光-2。这种设计追求极致的轻量化，防止因风或震动导致支架抖动，影响相机精度。
选对了结构，材料就是成败的关键。每种材料都有它的“性格”和“用武之地”。
半透明亚克力板：这是最常用、最“秀气”的选择。美观、透光均匀，能很好地将直射强光转化为柔和的漫射光。但它怕火、比较脆，重击下易损坏，适合对美观度和采光有要求，且没有物理碰撞风险的场合-2。
防火帆布：这是“灵活务实派”的代表。重量轻、施工快、成本低，尤其适合需要大面积覆盖（如机器人顶部工位）或临时性遮光的场景。它的防火特性也增加了安全性-2。
金属板（铝板/钢板）：这是“重型防护派”。遮光效果最彻底，结构坚固耐用，还能额外保护相机免受意外磕碰或高空坠物的风险。常见于有行车吊装作业的重工业环境。但缺点也很明显：重量大，对支撑结构要求高，施工更复杂-2。
说到底，一个优秀的工业用相机遮光罩方案，绝不仅仅是买一个产品，而是一个融合了光学分析、机械设计和现场工艺的定制化工程。它要求设计者必须深入现场，像侦探一样分析光线路径，像建筑师一样设计稳固结构，最终用最低的成本、最巧妙的办法，为相机的“眼睛”扫清一切迷雾。只有它尽职尽责，后面那些昂贵的相机、复杂的算法才能发挥出真正的威力，让你的生产线真正地“心明眼亮”。
网友“精益生产探索者”提问：看了文章很受启发！我们车间就是顶部有采光窗，光线变化大。想问一下，这种整套的遮光罩方案实施下来，成本大概在什么范围？会不会比升级相机本身还贵？
答：这位朋友你好，你这个问题非常实际，是很多工厂在决策时首要考虑的。可以肯定地说，一套定制化的遮光罩方案，其成本通常远低于升级或更换更高性能的相机/镜头。
成本构成主要分几块：一是材料费，这是大头。如果用普通的防火帆布和方钢骨架，一个覆盖几平方米的中等工位，材料成本可能就在几千元人民币。如果追求美观用大面积亚克力板，或者需要高强度用全铝型材框架，费用会上涨到数万元。二是设计和加工费，如果结构复杂，这部分可能需要几千到上万不等。三是安装调试的人工费。
但我们要算“总账”。杂散光导致的问题，是持续的损失：检测误判带来的高次品率、频繁的停机调试、甚至客户投诉和退货。遮光罩的一次性投入，解决的是根本问题，保护了你已有的、价值数十万甚至上百万的视觉系统投资。很多案例表明，加上遮光罩后，系统稳定性从可能不到70%提升到98%以上，这笔账一目了然。你可以先从一个问题最突出的工位做起，用较小的成本进行验证，效果显著后再推广-2。
网友“机械臂小能手”提问：我们正在规划一条新产线，要用桁架机器人带着3D相机做全尺寸检测。文章里提到遮光不能影响机器人运动，这个度太难把握了。能不能具体讲讲，设计时有哪些“红线”绝对不能碰？
答：给桁架机器人工位做遮光，确实是个技术活，如同“戴着镣铐跳舞”。你提到的“红线”思维非常对，这几条务必遵守：
物理干涉红线：这是重中之重。遮光棚的所有支撑立柱、横梁、悬挂点，必须完全位于机器人（包括其抓手和携带的相机）的最大运动包络空间之外。不仅考虑静态，更要模拟机器人全速运行时所有可能轨迹，留出足够的安全距离（通常建议150mm以上）。一根柱子挡了道，整个生产就停了-2。
刚度与振动红线：为了大跨度而做的轻质结构（如大型龙门架），必须保证足够的结构刚度。否则车间常见的震动或设备启停的冲击，会导致遮光棚微微抖动，这种抖动通过地面或空气传递到相机，会直接造成成像模糊，精度全失-2。
维护通道红线：设计时不能只想着遮光，必须预留出维护人员和工具能够方便接近机器人本体、相机和工位的通道、窗口或可快速拆卸的面板。否则每次维护都要大动干戈拆遮光棚，就本末倒置了。
一个成熟的方案，通常会使用专业的3D设计软件，把机器人模型、运动仿真和遮光棚模型放在一起进行碰撞检测和模拟，提前在虚拟世界把“红线”都标清楚-2。
网友“质检班长老王”提问：我是个现场班组长，理论不太懂。我就想知道，加了这些罩子以后，里面黑乎乎的，工人怎么操作？比如上料、抽检，或者设备异常了要进去处理，会不会很不方便？
答：王班长，您这个问题提得太好了，所有不接地气的设计都是“纸上谈兵”！优秀的遮光设计，一定会充分考虑人机协同，绝不是做个黑箱子把机器关里面就完事儿。
