摘要：在汽车音响改装维修领域，测量TDA7854好坏是每个从业者必须掌握的核心技能。TDA7854作为意法半导体（ST）推出的高端MOSFET四声道AB类音频功率放大器，广泛应用于车载CD机、导航主机及后装功放板中。本文基于真实汽车维修场景，从新手TDA7854检测到专业汽车音响维修检测方法，系统拆解TDA7854的供电检测、对地阻值测量、静音/待机功能验证、输出波形分析等核心实操步骤，兼顾不同基础从业者的需求，帮助您快速掌握汽车功放芯片的排查技巧，规避维修中的误判和安全风险。
一、汽车音响维修场景下TDA7854检测核心工具与安全准备
（1）汽车功放芯片检测核心工具介绍
在汽车音响维修场景中，万用表检测TDA7854工具配置分新手基础款和专业进阶款两个层级：
基础款（汽车维修学徒、DIY爱好者必备）：
数字万用表：建议选择具备二极管档、电阻档、直流电压档和蜂鸣通断档的自动量程型号（如Fluke 17B+、胜利VC890C+）。数字万用表二极管档是最常用的初步判断工具，红表笔接接地脚、黑表笔接电源脚时可快速判断IC是否严重短路或开路-。
镊子和螺丝刀：用于拆卸汽车主机电路板和处理小型贴片元件-11。
防静电腕带：汽车主机内部多为CMOS和MOSFET器件，静电敏感度较高，操作时建议佩戴接地腕带，避免静电击穿芯片内部MOS管-11。
电源测试辅助工具：12V可调稳压电源、鳄鱼夹测试线，用于在桌面环境下独立给功放板供电。
专业款（汽车音响专业维修店、质检场景）：
示波器：用于观测TDA7854的输入输出音频波形，判断信号完整性和失真情况。普通万用表对20Hz-20kHz音频信号的频率响应有限，难以准确测量，专业检测需搭配示波器-12。
音频信号发生器：产生标准正弦波信号（如1kHz）作为功放输入信号源，配合示波器精准测试各声道输出。
热风枪和恒温电烙铁：Flexiwatt 25封装的25个引脚密集且焊接难度大，拆卸和更换功放IC时热风枪是必备工具-。
汽车诊断仪：在整车环境下检测主机功放模块的通信状态和故障码。
（2）汽车音响电路检测安全注意事项（行业专属）
在进行TDA7854检测时，以下安全事项为“重中之重”：
必须先断电：在汽车上操作前务必关闭车辆电源开关或拔掉主机保险丝，避免带电操作造成短路或触电。汽车12V系统虽然电压不高，但启动瞬间电流可达10A以上，短路可能烧毁线路或主机电路板-6。
防静电措施不可省略：TDA7854内部为MOSFET输出结构，栅极氧化层对静电敏感。操作前佩戴防静电腕带，工作台面使用防静电垫，减少静电击穿风险-11。
散热片处理：TDA7854在工作时功耗较高（最大耗散功率85W），散热片可能处于高温状态。检测前需等待散热片冷却，避免烫伤。装机时必须涂抹导热硅脂确保散热良好-35。
电容放电：主滤波电容（通常为2200μF-10000μF）在断电后仍储存电荷，检测前需用电阻或短接工具（通过电阻放电，严禁直接短接！）对电容放电，防止表笔触碰时产生电火花损伤芯片-35。
（3）TDA7854基础认知（适配汽车音响精准检测）
了解TDA7854的结构和参数是准确检测的前提。TDA7854是意法半导体（ST）采用Multipower BCD技术制造的AB类MOSFET四桥式功率放大器，封装为25脚Flexiwatt（垂直型） ，专为大功率汽车收音机/音响主机设计-10。
核心参数一览：
最大输出功率：4×47W/4Ω、4×80W/2Ω-10
工作电压范围：8V~18V（最大峰值电压28V，超过21V自动保护）-33
典型静态电流：100-150mA-6
内置增益：固定26dB-10
保护功能：输出短路保护、过热软限制保护、负载突降保护、反向电池保护和ESD保护-10
功能特性：静音（Mute）功能、待机（Standby）功能、电源电压过低自动静音-10
引脚布局注意：TDA7854有25个引脚，呈两排交错排列（Flexiwatt封装特征）。常见应用于汽车主机升级中替代TDA7388、TDA7385、TDA7386、TB2929HQ等芯片，因其引脚定义兼容且音质表现出色，在汽车音响改装圈有较高人气-。
二、TDA7854核心检测方法（基础→进阶，分层实操）
（1）TDA7854基础快速初筛法（汽车维修现场快速排查）
在汽车维修现场或拆机后的初步判断阶段，无需专业仪器，仅通过目视和简单测量即可快速定位明显故障：
第一步：外观目测检查
检查TDA7854表面是否有裂纹、鼓包、烧焦变色或引脚氧化
检查PCB板焊盘周围是否有虚焊、连锡或焊锡球短路
观察主滤波电容是否鼓包漏液（常见于汽车主机供电不稳导致的连锁故障）
第二步：供电端对地阻值测量（重点！）
将万用表调至电阻档（或蜂鸣通断档），黑表笔接地（GND，如TDA7854的7脚和21脚通常为接地脚，需查阅具体电路板确定），红表笔依次测量：
电源脚对地阻值（对应25脚或具体供电脚）：正常阻值应在几百欧姆到几千欧姆之间，不为零也不为无穷大
输出脚对地阻值（各声道输出脚）：正常情况下各声道对地阻值应基本一致，差异过大或为零短路均表明对应声道输出级损坏
输入脚对地阻值：各音频输入脚对地阻值也应基本均衡
判断标准：若任意引脚对地短路（蜂鸣器长鸣且阻值趋近0Ω）或完全开路（阻值无穷大），则TDA7854大概率已损坏。相邻引脚之间的短路也会导致功放异常，需仔细排查。
汽车维修场景注意：部分汽车主机在断电后，主滤波电容储能可能持续数秒至数十秒，测量阻值前务必确认电容已放电完毕，否则可能得到错误读数甚至烧坏万用表。
（2）万用表检测TDA7854方法（汽车维修新手重点掌握）
此方法是新手最常使用的核心技能，用数字万用表即可完成TDA7854关键功能验证。
模块一：电源供电检测（判断供电系统是否正常）
操作步骤：
将万用表调至直流电压档（DCV），量程选择20V
给汽车主机通电（或给功放板接12V电源），黑表笔可靠接地（GND）
红表笔测量TDA7854供电脚（查阅电路板确定，通常为25脚或附近大铜箔连接的引脚）
正常判断标准：
静态供电电压应在12V-14.4V之间（汽车12V电瓶系统）
动态播放时电压降应在合理范围内（通常不低于11V）
若电压异常偏低或波动剧烈，应检查前端电源电路，而非直接判定芯片损坏
若电压为0V，检查保险丝、电源输入插座和电源IC前端电路
模块二：静音/待机功能测量（排除逻辑控制故障）
TDA7854的静音（Mute）和待机（St-by）功能是汽车主机的核心控制逻辑。若这两个功能工作异常，可能导致功放“无声”但芯片本身正常——这是最容易被误判为芯片损坏的场景。
Mute功能检测：
定位TDA7854的Mute控制引脚（查阅数据手册，典型为23脚附近，具体以电路板为准）-54
将万用表调至直流电压档，测量Mute引脚电压
正常判断标准：当主机处于播放状态时，Mute引脚电压应高于2.6V（Mute off，功放正常输出）；当主机处于静音状态时，该引脚电压应低于1.2V（Mute on，功放静音）-54
若Mute引脚电压异常（一直处于静音电平），请检查主机的前端控制电路（MCU/音频处理器），而非直接判定TDA7854损坏
Standby功能检测：
测量Standby引脚电压
正常判断标准：主机工作时Standby引脚电压应高于2.65V（功放启动）；待机状态时低于1.2V（功放关闭）-54
常见故障提示：汽车主机“有电源指示灯但喇叭无声”，约50%的情况是Mute/Standby控制逻辑问题而非功放芯片损坏。优先排查这两个引脚的电压状态，可以节省大量无效更换芯片的成本和时间。
模块三：输出端直流偏移检测（判断输出级是否正常）
操作步骤：
断开负载（即不接喇叭），确保安全
万用表调至直流电压档（mV量程或2V量程），黑表笔接地
分别测量TDA7854各声道输出引脚（OUT1、OUT2、OUT3、OUT4）的对地直流电压
正常判断标准：
各声道输出直流偏移应在±60mV以内（数据手册规格：±60mV Typ.）-6
若某声道输出直流电压显著偏离（如达到几伏甚至电源电压），表明该声道输出级MOSFET已损坏，芯片需要更换
若所有声道均异常，优先排查供电和接地
模块四：输入信号通路检测（排查前级信号）
当功放输出无声或失真时，需要区分是功放芯片问题还是前级信号问题。
操作步骤：
播放标准音频测试信号（如1kHz正弦波）
万用表调至交流电压档（ACV），量程选择2V或20V
测量各声道音频输入引脚与地之间的交流电压
注意事项：
普通万用表对1kHz以上音频信号响应精度有限，该方法仅作为初步定性判断-12
若输入引脚测不到交流信号，说明问题在前级（音频处理IC、耦合电容、信号通路），TDA7854本身可能完好
若输入信号正常但输出无声或失真，则TDA7854损坏的可能性较大
（3）汽车音响专业仪器检测TDA7854方法（进阶精准检测）
适用于汽车音响专业维修店、汽车电子质检场景下的批量检测或高精度排查。
专业方法一：示波器波形分析
操作步骤：
用音频信号发生器产生1kHz正弦波信号，输入至TDA7854的输入端
用示波器探头（CH1）连接输入引脚，CH2连接对应声道的输出引脚（注意示波器接地与电路共地）
对比输入波形与输出波形的幅度、频率和失真情况
正常判断标准：
输出波形应为输入波形的放大版（放大倍数约20倍，对应26dB增益），相位应与输入波形一致（BTL结构可能反相，以数据手册为准）
波形无明显削顶、削底或非线性失真
电源电压14.4V、负载4Ω条件下，输出功率47W时THD（总谐波失真）应≤10%；输出功率4W时THD典型值为0.01%-6
若输出波形异常但输入信号正常，TDA7854内部损坏
进阶检测：同时测量两个通道的波形，对比判断各通道是否均衡。通道间增益差异应不超过±1dB-6。
专业方法二：通道串扰检测
汽车音响的四声道分离度直接影响立体声成像质量。串扰测试需要专业音频分析仪或带FFT功能的示波器。
判断标准：TDA7854的通道串扰典型值为60-70dB（f=1kHz时），意味着一个声道的信号串入相邻声道的程度极低-54。若串扰值明显偏离（某声道信号在其他声道输出明显），表明芯片内部电路受损。
专业方法三：静态电流检测
操作步骤：
将万用表串联在TDA7854的供电回路中（或将直流电源的电流显示打开）
在无输入信号、功放处于Play模式（非Mute）状态下，读取电流值
正常判断标准：
静态电流（Iq1）应为100mA~250mA范围（典型值150mA）-6
若静态电流远高于250mA，表明芯片内部有短路或漏电
若静态电流远低于100mA，可能是Mute/Standby逻辑异常导致功放未进入正常工作模式
若静态电流为0，说明供电断路或芯片彻底损坏
批量检测场景：在工厂流水线或质检环节，可批量测试静态电流进行快速筛选，电流异常波动的批次需进一步分析。
三、补充模块（避坑指南+真实案例）
（1）汽车音响场景下不同类型功放芯片检测重点
TDA7854可兼容替代多款汽车功放IC，检测时需根据原芯片类型调整方法：
TDA7388/TDA7385类替代场景：这是汽车音响改装中最常见的升级路径--35。改装后检测需重点关注：第16脚是否需要串接0.47μF电容后接地、第25脚是否需要串接10k电阻再接地等引脚定义差异-35；同时检查原电路输出的8个对地电容是否需拆除以防自激-35。
TB2929HQ类替代场景：针脚功能定义与TDA7854一致，可直接替换。但需注意更换后检测各声道输出是否正常-48。
TDA7850类替代场景：TDA7854因假货较少而成为TDA7850的热门替代品-。TDA7854的MOSFET输出结构音色偏暖、类似胆机，在发烧友中有较高口碑-。
通用检测要点：无论哪种替代方案，关键检测项包括——供电电压是否适配（8V-18V）、Mute/Standby控制电平是否匹配、输出端对地电容处理是否得当、散热安装是否到位。
（2）汽车功放IC检测常见误区（维修避坑指南）
以下是汽车维修场景中高频出现的检测误区：
误区一：功放“无声”直接判定芯片损坏。事实上，约30%-50%的无声故障源于Mute/Standby控制逻辑异常、供电电路故障、输入耦合电容失效或信号通路断路，而非功放芯片本身损坏。建议检测流程：先测供电电压→再测Mute/Standby引脚→最后测输入信号→确认以上正常再怀疑芯片。
误区二：对地阻值测量时忽略电容余电影响。主滤波电容未放电会导致阻值测量错误，可能误判为短路。务必先放电再测量。
误区三：静态电流检测时未区分Play/Mute模式。在Mute模式下静态电流极低，若在此模式下测量可能误判为芯片不工作。测量前确认芯片处于Play模式（Mute引脚电压高于2.6V）。
误区四：万用表交流档直接测音频信号判断好坏。普通万用表频率响应有限，高频音频信号下读数偏低，容易误判为无信号。建议配合示波器或音频信号发生器进行精准判断-12。
误区五：仅测一个声道就判断整片芯片好坏。TDA7854内部四个声道独立，某个声道损坏不代表整片芯片报废。例如后门无声但前门正常时，可能是单个声道输出级MOSFET击穿，也可能是该声道的输入耦合电容开路或线路接触问题。建议逐通道排查，避免误判和过度维修。
误区六：过热保护误判为芯片烧毁。TDA7854内置软热限制保护功能，温度过高时会自动降低输出或关闭功放。检测时若发现芯片发热异常但断电冷却后恢复工作，应考虑散热问题（导热硅脂干涸、散热片接触不良、通风不畅），而非直接更换芯片-10。
误区七：忽略外围电容对功放的影响。TDA7854应用电路中，输入耦合电容和电源滤波电容的状态直接影响功放性能。电容漏电、容量衰减或等效串联电阻（ESR）增大都可能导致音质劣化、低频不足甚至自激啸叫。典型症状包括：更换TDA7854后出现“汽船声”（低频自激），通常需要拆除原电路中的8个输出对地电容解决-。
（3）汽车功放IC失效典型案例（实操参考）
案例一：导航主机“有电无声”——Mute控制信号丢失
故障现象：一台德赛西威导航主机，屏幕正常点亮，能操作播放界面，但四声道全部无声。
检测过程：①测量TDA7854供电脚电压14.2V，正常；②测量Mute引脚电压仅0.8V，远低于Play模式所需的2.6V。由此推断主机处于静音状态；③追踪Mute信号来源，发现前端MCU的Mute控制输出引脚电压正常（3.3V），但中间串联的静音控制三极管（WV4）表面发脆、引脚氧化，导致信号无法传递。更换WV4三极管后故障排除-21。
启示：不要被“无声”表象迷惑——本例中TDA7854本身完好，故障根源在外围控制电路。维修时应优先检查Mute/Standby控制信号，而不是一上来就更换芯片。
案例二：TDA7854升级后仅前门有声——输入线接错/声道激活问题
故障现象：车主将原机TDA7388升级为TDA7854后，前门喇叭正常播放，后门喇叭始终无声。
检测过程：①测量后门声道输出引脚，万用表直流电压档显示无明显直流偏移，交流档可测到微弱输出信号；②进一步用示波器观察后门输出端，发现输出波形正常；③检查喇叭接线，发现后门喇叭线在升级过程中未正确连接；④重新接好喇叭线后恢复正常。另有案例为车载主机需要进入工程菜单激活后声道输出-。
启示：升级后的声道无声，需优先排查物理接线和主机设置，再怀疑芯片问题。在拆装过程中拍照记录原始接线位置，可避免此类误判。
案例三：TDA7854严重发热且失真——输出对地电容未拆除导致自激
故障现象：将TDA7854替换原车功放芯片后，功放发热异常严重，播放音乐时伴有明显的“汽船声”（周期性低频啸叫），音质严重失真。

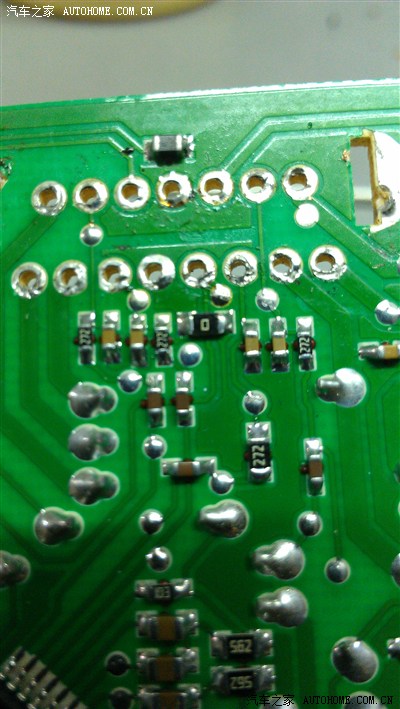

检测过程：①检查静态电流超过400mA，远高于150mA正常值；②测量各输出引脚波形，发现输出端叠加了高频振荡成分；③分析电路后发现原车PCB上在功放输出端与地之间并联了8个贴片电容（每个声道2个），这些电容与TDA7854内部输出结构共同构成了LC振荡回路，引发高频自激；④拆除此8个电容后，自激消失，功放工作正常，发热降至正常水平-35。
启示：不同功放IC的输出级拓扑结构不同，从BJT输出芯片升级为MOSFET输出芯片（如TDA7388→TDA7854）时，需注意原电路中的输出对地电容可能引发自激。这是MOSFET芯片升级场景中的经典故障模式，提前了解可大幅降低维修返工率。
四、TDA7854检测核心（汽车音响高效排查策略）
结合汽车音响维修场景特点，建议采用分层级排查策略：
第一层：快速初筛（适合维修学徒/车主DIY）
目视检查→供电对地阻值测量→Mute/Standby电压测量→初步判断是否值得深入
第二层：标准检测（适合专业维修技师）
供电电压实测→静态电流实测→输出直流偏移检测→输入信号检测→Mute/Standby功能验证
第三层：深度分析（适合工厂质检/高精度维修）
示波器波形分析→各声道增益均衡性检测→串扰检测→负载响应测试
高效排查口诀：“一看外观二测阻，三查供电四量控，五检输入六看波，层层推进不回头。”
五、TDA7854检测价值延伸（日常维护与采购建议）
日常维护建议：
定期检查汽车主机散热风扇和通风口是否堵塞，TDA7854在高功率输出时发热明显，散热不良会触发热保护导致音质劣化
每2-3年检查主机内部的电源滤波电容是否有鼓包、漏液现象，老化电容会导致功放供电纹波增大，影响音质和芯片寿命
避免长时间在极高音量下播放，超出TDA7854额定功率（4×47W@4Ω）会造成过载失真，严重时可能烧毁输出级MOSFET
车辆蓄电池电压不稳定时，应优先检修发电机和电瓶，避免功放芯片因供电异常而受损
采购与校准建议：
TDA7854市场假货较多，建议从ST官方授权分销商或信誉良好的电子元器件平台采购，避免购买价格异常低廉的拆机片-
正品TDA7854的25个引脚排列整齐、表面激光刻字清晰，封装的Flexiwatt特征（交错引脚）明显
汽车主机生产厂在批量使用TDA7854时，应建立来料检测流程：包括引脚对地阻值抽样检测、静态电流测试和关键功能验证，确保上板前芯片质量可靠
建议维修人员定期校准万用表和示波器，确保测量精度，减少检测误差
散热处理关键点：TDA7854必须配合足够的散热面积和导热介质使用。原厂更换或升级后，务必涂抹导热硅脂（白色导热膏，非固定胶），确保芯片与散热片之间无空隙，否则长时间大功率工作会触发过热保护甚至烧毁-35。
