一、开头引言
电容作为电子电路中“蓄水池”和“过滤器”，在工业自动化设备、汽车电控系统、家用电器电源等场景中扮演着无可替代的角色。工业变频器依赖滤波电容器抑制谐波、降低纹波电压，保证精密控制电路稳定运行-；汽车ECU电源模块的输入/输出滤波电容一旦失效，可能导致发动机控制信号异常、油耗飙升；家电电源板上的电解电容如果鼓包漏液，轻则设备间歇性故障，重则直接烧毁电路板-14。
如何判断电容器好坏是每一位电子维修人员、企业质检从业者和电子爱好者必须掌握的核心技能。不同场景下的电容器在结构类型、关键参数、检测工具和判断标准上差异巨大——工厂流水线上的高压滤波电容不能用家用万用表简单对付，汽车电控板上的贴片电容也无法照搬普通家电的检测逻辑。
本文将结合工业、汽车、家电三大核心场景，从万用表检测电容器好坏步骤（新手入门级）到专业仪器检测电容器好坏方法（质检专业级），分层级、分类型、分场景，系统讲解电容器检测的核心技巧、行业标准、安全规范和常见误区。无论您是工厂入门质检员、汽车维修学徒，还是资深维修工程师，都能从中找到适配自身场景的实操方法。
二、前置准备
2.1 电容器好坏检测核心工具介绍（工业/汽车/家电场景分类）
检测电容器前，先要选对工具。不同场景、不同层级的从业者，核心工具配置差异明显。
新手入门工具（适配工厂质检新手、家电维修学徒、电子爱好者）：
数字万用表（带电容档） ：入门首选，价格百元级即可满足基础检测需求。关键在于必须带电容测量（F档/μF档），同时支持电阻档和直流电压档。购买时优先选择具备自动量程归零功能的产品，可有效避免环境杂散电容带来的读数偏差-43。
绝缘镊子/放电电阻：用于电容器放电操作，安全必备，成本极低但不可或缺。
放大镜或高倍显微镜：用于外观检查——工业电容顶部的防爆纹状态、汽车电控板贴片电容引脚有无氧化、家电电容外壳有无鼓包，肉眼很难看清细微变形（鼓包超过0.5mm即需报废）-34。
专业进阶工具（适配工厂质检工程师、汽车维修技师、元器件实验室人员）：
LCR数字电桥：工业质检场景的核心仪器，可精确测量电容的容量、ESR（等效串联电阻）、损耗角正切值（D值）。LCR表的精度远高于普通万用表电容档，尤其适用于批量检测和性能验证-34。
ESR表：专门测量电容等效串联电阻的便携设备。对于工业电源模块和汽车电控板中的电解电容，ESR值飙升是老化失效的早期信号——即便容量值仍在公差范围内，ESR升高也意味着高频滤波性能大幅下降-14。
绝缘电阻测试仪（兆欧表） ：用于测量高压电容的绝缘电阻，评估漏电流指标。
示波器+信号发生器：用于在线检测电容器在电路中的实际响应特性，是深度故障诊断的利器-51。
工具选择核心原则：工业场景优先考虑高压耐受和ESR检测能力；汽车维修场景侧重便携性和在线检测适配性；家电维修场景以多功能万用表为核心即可满足大部分需求。
2.2 电容器检测安全注意事项（工业高压防护/汽车断电规范/通用安全准则）
⚠️ 重中之重：电容器检测第一铁律——必须先放电！
电容器内部储存的电荷可能高达数百伏，未放电直接测量，轻则损坏仪表，重则电击伤人-11。以下是四大核心安全准则：
断电操作是前提：任何带电电路必须完全断开电源。大容量电解电容（尤其是工业变频器中的高压滤波电容、开关电源输入电容）需额外注意——断电后电容内部仍可能保留危险电压。
规范放电流程：
低压小容量电容（≤100μF）：用绝缘镊子或螺丝刀金属端短接两引脚3-5秒即可。
中高压大容量电容（＞100μF/耐压≥50V）：必须用放电电阻（并联10kΩ~100kΩ电阻）或白炽灯泡缓慢放电，观察灯泡熄灭或万用表测不到电压后确认安全。禁止直接短接——大电流放电可能烧蚀引脚甚至引发火花-43-14。
注意极性对应：有极性电解电容（铝电解电容、钽电容）在测量时，红表笔接正极（+）、黑表笔接负极（-） 。数字万用表红表笔为正极，黑表笔为负极；但指针万用表恰好相反——黑表笔代表正极、红表笔代表负极，不可弄混-11。
工业高压场景特殊防护：工厂环境检测高压电容（如AC400V、AC690V变频器中的滤波电容）时，必须佩戴绝缘手套，使用绝缘表笔和高压专用放电装置，禁止在潮湿环境中操作。安规电容（X电容、Y电容）的检测需符合GB/T 14472标准，重点关注耐压测试和绝缘电阻指标-21。
2.3 电容器基础认知（适配工业/汽车/家电精准检测）
电容器种类繁多，不同场景下的主流类型、关键参数和失效模式差异显著。检测前先要“认清对手”。
工业场景主力——高压铝电解电容/薄膜电容：用于变频器、UPS电源、伺服驱动器的滤波和储能。关键参数：耐压值（400V、500V甚至更高）、容量（几十μF到几千μF）、ESR值。常见失效模式：电解液干涸（占失效原因的45%）、漏电流超标（25%）、鼓包/炸裂-34-。GB/T 14472标准要求安规电容需通过稳态湿热、脉冲电压、耐久性等多项安全检验-21。
汽车场景主力——贴片陶瓷电容/钽电容/固态电容：用于ECU电源滤波、传感器信号耦合、CAN总线抗干扰。关键参数：容量（pF至几百μF）、ESR（要求较低，高频性能需良好）、温度稳定性（汽车机舱环境温度变化剧烈，陶瓷电容介质类型直接影响性能）-。贴片电容本体通常不标注容量值，需结合电路图和测量数据综合判断-。
家电场景主力——铝电解电容/薄膜电容：用于开关电源滤波、电机启动。关键参数：容量（常见1μF~2200μF）、耐温（85℃或105℃标识）、耐压值。常见失效模式：鼓包（顶部防爆纹凸起）、漏液（底部橡胶塞周围褐色液体痕迹）、容量衰减（实测值低于标称值30%以上即严重不足）-14。
三、核心检测方法
3.1 电容器基础检测法（外观初筛——三分钟快速判断）
在动用任何仪器之前，肉眼检查是最快捷、零成本的初步筛查手段，尤其适合新手和批量检测场景。
第一步：看“身材”——鼓包变形立即报废
铝电解电容：重点观察顶部防爆纹（K形或十字形）。正常电容顶部平整；如果鼓得像小馒头、有明显凸起，说明内部压力过大，电解液气化导致。即使测量值“看似正常”，鼓包的电容也必须立即更换，否则随时可能“放炮”炸裂-14-31。
工业大电容：注意底部橡胶塞有无凸起或移位，这是高压漏电的前兆。
第二步：看“底裤”——漏液发黄是大忌
拔下电容（断电操作后！），观察底部橡胶塞周围和电容下方的电路板。如果有湿乎乎的褐色或黄色液体痕迹，说明电解液已泄漏，电容性能已严重劣化-14。
漏液电容即使容量尚可，其ESR值通常已飙升到不可接受的范围。
第三步：看“皮肤”——开裂、引脚氧化要警惕
电容外皮开裂、褪色发黄或变黑，是长期高温老化信号。
引脚出现绿色铜锈（尤其是汽车电控板和家电电源板上长期受潮的电容），表明接触电阻已增加数倍，必须更换-34。
第四步：闻气味——焦糊味/电解液味
如果电容附近有刺鼻的电解液味或焦糊味，即使外观正常，也说明内部已有损坏。
工业/汽车/家电场景适配要点：
工业批量检测：可配合放大镜快速筛查整批次电容外观，发现鼓包/漏液比例超过5%时，建议整批次更换。
汽车维修：ECU电路板上的贴片电容（尤其钽电容）鼓包不易肉眼分辨，需借助高倍放大镜或显微镜观察-34。
家电维修：开关电源输入电容（常见400V/100μF~470μF规格）鼓包率最高，目检即可快速定位。
3.2 万用表检测电容器好坏方法（新手重点——三步定位故障）
万用表是普及率最高的检测工具，正确使用可判断90%以上的电容故障。本节以数字万用表为例，详解操作步骤。

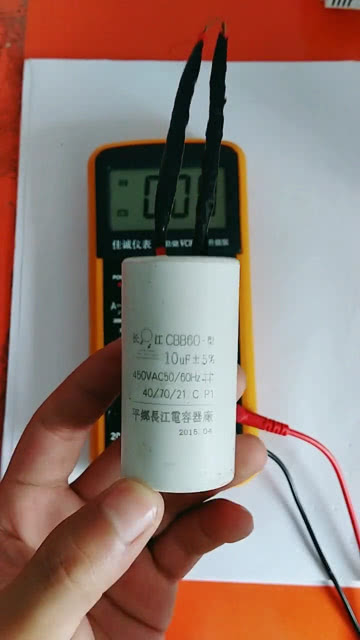

3.2.1 电容值检测（最直接的容量测量）
核心原理：将待测电容的实测容量与标称值对比，判断容量是否衰减。
操作步骤：
放电：先用放电电阻或绝缘镊子对电容两引脚短接放电，确保电容内无残余电荷。
万用表设置：将旋钮拧到电容档（F档或μF档） ，量程选择建议高于预估容值的2倍（例如测100μF电容，选200μF档而非自动档，可减少量程切换误差）-。
归零校准：短接表笔3秒，确保显示屏数值稳定在“0.00”后再开始测量-43。
连接测量：红黑表笔分别接触电容两个引脚（有极性电容必须正极接红笔、负极接黑笔；无极性电容不分正负）。
读数判断：等待数值稳定后读取显示值。
判断标准：
✅ 正常：实测容量在标称值的±20%以内（铝电解电容公差较大，-20%至+80%仍属正常范围，但实际应用中建议衰减不超过30%）；多层陶瓷电容（MLCC）公差为±10%-34。
⚠️ 警告：实测容量低于标称值的30%以上（如100μF电容实测＜70μF），说明容量严重不足，建议更换-14。
❌ 故障：显示“OL”（Over Limit）或开路符号，说明电容内部开路；显示数值远大于标称值（如100μF显示500μF），说明漏电严重或内部短路。
实用技巧：
测量小容量贴片电容（＜10μF）时，可使用镊子式表笔，避免手抖引起读数跳动-43。
电容拆下来测量比在路测量更准确——在路测量会受到电路板上其他元件的并联影响，导致读数虚高。
3.2.2 电阻档检测漏电（定性判断电解电容好坏）
对于没有电容档的指针式万用表，或需要快速验证电解电容绝缘性能时，可用电阻档进行定性判断。
操作步骤（指针式万用表R×1k档）：
放电后，将黑表笔接电容正极，红表笔接电容负极（指针表黑笔为正极，与数字表相反）。
观察指针摆动情况。
判断标准（指针表） :
✅ 正常：指针迅速向右摆动一个角度（幅度越大，电容量越大），然后缓慢向左回转，最终停至无穷大（∞）处——说明充电过程正常，漏电电阻接近无穷大-12。
❌ 漏电严重：指针向右摆动后，停在某个非∞的阻值位置（如几十kΩ），说明漏电电阻过小。正常电容漏电电阻应达几十至几百MΩ，若低于几MΩ即应报废-41。
❌ 击穿短路：指针向右摆动后停在0Ω处，说明已击穿。
❌ 开路：指针完全不摆动，一直停在∞处——但需注意：容量＜5000pF的小电容因充放电电流过小，指针可能无明显摆动，不属于开路故障-41。
3.2.3 在路通电检测法（不拆焊定位故障）
工业生产线和汽车维修场景中，电容可能焊在电路板上不便拆卸。此时可在通电状态下快速筛查：
电路通电后，用万用表直流电压档测量电容器两端的直流电压。
如果电压值远低于预期（如滤波电容两端电压应为300V，实测接近0V），说明该电容可能已击穿短路-12。
⚠️ 注意：在路检测只能判断击穿/开路等明显故障，漏电故障由于受外电路影响一般测不准，需要脱开电路后进一步验证-12。
3.3 专业仪器检测电容器好坏方法（进阶精准检测——适配工厂质检与汽车深度诊断）
工业质检、汽车维修进阶、元器件实验室等专业场景，需要更精准的检测手段。以下三种专业工具检测方法，建议专业从业者重点掌握。
3.3.1 LCR数字电桥检测法（容量+ESR+损耗角“三合一”精密测量）
LCR数字电桥是工业质检和元器件实验室的标配仪器，可一次性获取电容器的核心性能参数。
操作步骤：
将LCR表设置到电容测量模式，选择测试频率（电解电容常用100Hz或120Hz；陶瓷电容和高频应用场景常用1kHz）。
使用四端子测试夹具（可消除引线电阻和接触电阻影响），夹持电容引脚。
读取三个关键参数：
容量（C） ：与标称值对比，工业电容容量衰减超过20%即需关注。
ESR（等效串联电阻） ：衡量电容内部损耗的关键指标。铝电解电容ESR应小于100mΩ（额定电压＞16V），固态电容ESR通常低于20mΩ-34。ESR值大幅升高是电解液干涸的早期信号，可能比容量衰减更早出现。
D值（损耗角正切值） ：D值过大说明介质损耗严重。
应用场景：工厂生产线批量检测、汽车ECU电容老化评估、电源模块滤波电容选型验证。
3.3.2 ESR表专用检测法（便携高效——维修首选）
ESR表是专门测量电容等效串联电阻的手持式仪器，体积小巧、操作简便，尤其适合家电维修和汽车电控维修场景。
优势：
可在路检测（不拆电容），快速筛查电路板上的失效电容。
检测速度快、判断直观——ESR值远低于正常值（短路的标志），远高于正常值（开路的标志或严重老化）。
便携性强，适合流动维修作业。
判断标准：对比同型号已知好电容的ESR值。如果待测电容ESR值明显高于正常值（如高出一倍以上），即使容量读数正常，也说明高频性能已严重退化，必须更换-14。
3.3.3 工业级综合检测方案（安规电容/高压电容）
对于工业安规电容（X电容、Y电容）、高压滤波电容等，仅靠容量和ESR测量远远不够。根据GB/T 14472和IEC 60384-14标准，还需完成以下检测项目：
耐压测试：施加额定电压的1.5-2倍，观察有无击穿现象。
绝缘电阻测试：使用兆欧表测量，绝缘电阻应满足规格要求。
稳态湿热测试：在85℃/85%RH环境下加载额定电压，持续168小时后复测电性能-34。
脉冲电压测试：模拟电网浪涌冲击，验证电容的脉冲耐受能力-21。
适配场景：安规电容生产质检、工业设备进场检验、变频器/电源维修中的关键元件验证。
专业提示：对于铝电解电容，温度每上升10℃，寿命约减半-31。在高温环境下工作的工业设备和汽车电控系统，应优先选用耐高温（105℃）型号，并缩短定期检测周期。
四、补充模块
4.1 不同类型电容器的检测重点（工业/汽车/家电场景适配）
铝电解电容（应用最广——工业变频器、家电电源、汽车ECU滤波）
检测重点：容量是否在±20%以内（实际衰减超过30%即需更换）；ESR值是否明显升高（老化信号）；外观鼓包/漏液情况。
工业高压型：额外关注耐压值是否达标、绝缘电阻是否合格。
常见失效：电解液干涸（占比45%）、漏电流超标（25%）、炸裂/鼓包-34。
钽电容（高密度储能——汽车电控板、便携设备）
检测重点：极性严禁接反（接反瞬间击穿并爆炸）；漏电流指标敏感（I≤0.01CV，C单位μF，V单位V）-34；钽电容失效通常呈短路模式，检测时若电阻档读数极低，说明已损坏。
外观识别：黑色为主，顶部常带金色/银色标识点-51。
多层陶瓷电容MLCC（高频滤波——工业控制电路、汽车CAN总线、家电控制板）
检测重点：容量公差±10%，比电解电容严格；高频特性需用LCR表在1kHz以上频率测试；陶瓷电容机械脆性大，检测时避免引脚受力弯曲。
外观识别：无极性标记，表面无容量标识，颜色多为白色或淡黄色-51-。
安规电容X/Y电容（工业电源EMI滤波——必须符合安全标准）
检测重点：必须参照GB/T 14472标准进行耐压、绝缘、湿热等多项安全检验；禁止用普通电容代替；Y类电容不允许出现永久性短路失效-21。
薄膜电容（工业电力系统——无功补偿、谐波滤波）
检测重点：容量稳定性好，ESR通常较低；主要关注介质击穿和引脚断裂。
4.2 电容器检测常见误区（工业/汽车/家电场景避坑指南）
以下是电子维修和质检中最常见的5个检测误区，每个都可能直接导致误判。
误区一：未放电直接测量
危害：电容内残余电荷可能瞬间击穿万用表电容档内部电路。检测机构报告显示，未充分放电导致约35%的万用表电容档损坏-43。
正确做法：测量前务必放电，高压大电容须用放电电阻/灯泡逐步放电。
误区二：在路检测漏电误判
现象：电容焊接在电路板上时，用万用表电阻档测量漏电电阻，读数异常偏低。
原因：电路板上的其他元件并联，导致测量结果不能代表电容真实状态。
正确做法：漏电检测必须拆下电容或将电容一脚脱开电路板再测量；在路检测仅适用于判断击穿/开路等明显故障-12-。
误区三：忽略万用表归零校准
现象：表笔悬空时显示屏已有残留电容值（如0.5nF），直接测量小容量电容导致读数严重偏差。
正确做法：切换至电容档后，短接表笔触发自动归零，待数值稳定在0.00后再测量-43。
误区四：忽视环境因素对测量结果的影响
工业场景：环境温度对电解电容容量有显著影响——25℃基准下，每升高10℃容量约增加5%-34。工厂高温车间测得的容量值会偏高，需注意温度补偿。
家电/通用场景：测量10μF以下小电容时，环境湿度超过60%会导致读数偏差±8%-43。
误区五：仅凭容量判断电容好坏
本质问题：电解电容老化早期，容量可能仍接近标称值，但ESR值已大幅升高。如果只测容量，可能误判为“好电容”，实际上高频滤波性能已严重退化，在开关电源、汽车ECU等高频率应用中仍会导致故障-14。
正确做法：关键电路（开关电源滤波、汽车ECU供电）中的电解电容，建议同时检测容量和ESR，二者均正常才算合格。
4.3 电容器失效典型案例（工业/汽车/家电场景实操参考）
案例一：工业变频器频繁过压报警——滤波电容容量衰减
故障现象：某工厂变频器设备运行半年后，频繁出现“母线过压”报警，重启后可暂时恢复，但几小时内复发。
检测过程：使用LCR数字电桥检测变频器直流母线滤波电容（450V/680μF铝电解电容），实测容量仅剩320μF，衰减超过50%；ESR值从标准值的约0.08Ω飙升至0.35Ω。外观检查发现电容器顶部防爆纹有轻微凸起。
故障原因：电容长期工作于高温高纹波电流环境，电解液加速挥发干涸，容量衰减导致滤波能力不足，母线电压波动触发过压报警。
解决方法：更换同规格（450V/680μF，耐温105℃）全新电容后，变频器恢复正常。建议将高温区域的电容更换周期从3年缩短至1.5年。
案例二：汽车ECU偶发性熄火——贴片钽电容短路
故障现象：一辆家用轿车行驶约8万公里后，出现偶发性熄火，故障灯亮起。重启后有时能继续行驶，有时完全无法启动。
检测过程：拆卸ECU控制板，目检发现一块5V电源滤波电路中的钽电容（16V/47μF）表面有一条细微裂纹。用万用表电阻档测量，该电容两端阻值接近于0Ω（已短路）。替换同规格电容后，故障彻底消除。
故障原因：钽电容对电压过冲敏感，车辆电压调节系统偶发波动导致电容击穿短路，拉低5V电源电压，造成ECU供电不稳、逻辑混乱。钽电容失效模式通常是短路，而不是开路-。
经验提示：钽电容检测时若发现短路，应立即更换；更换时务必注意极性，接反会导致瞬间爆炸。建议选用耐压值比实际工作电压高出至少50%的型号。
案例三：家电开关电源无输出——电解电容鼓包漏液
故障现象：某品牌液晶电视机通电后无任何反应，电源指示灯不亮。
检测过程：打开电源板，目检发现主滤波电容（400V/100μF电解电容）顶部防爆纹明显鼓包，底部橡胶塞有褐色液体渗出。用万用表电容档测量，实测容量不足15μF（标称100μF），衰减超过85%。
故障原因：电容工作于高压高温环境，电解液大量挥发干涸，内部压力导致防爆纹凸起、底部漏液。容量严重不足导致电源无法建立正常工作电压。
解决方法：更换同规格（400V/100μF，耐温105℃）高品质电容后，电视机恢复正常。建议家电维修中优先选用耐温105℃的电容替换85℃的原件，可显著延长使用寿命-12。
五、结尾
5.1 电容器检测核心（工业/汽车/家电高效排查策略）
不同场景下电容器的检测逻辑各有侧重，但都遵循“由浅入深、分级排查”的核心策略。以下是各场景的高效排查路线图：
工业设备维修/工厂质检排查路线：
外观初筛（放大镜快速扫视，重点查鼓包/漏液/引脚氧化）→
在路通电快速诊断（测量电容两端直流电压，判断是否短路/开路）→
LCR表精测（脱开电路，测量容量、ESR、D值三项指标，对标行业标准）→
耐压/绝缘测试（工业高压电容和安规电容必做）→
整批次抽样检测（批量质检时按GB/T 14472标准抽取样本，0组检查允许1只样品不合格，Y类电容器不允许永久性短路失效）-21。
汽车维修/电控诊断排查路线：
外观检查+高倍显微镜（重点关注钽电容裂纹、MLCC引脚虚焊）→
万用表在路电压测量（定位短路的钽电容）→
ESR表快速筛查（不拆电容检测所有电解电容的ESR值，高效定位老化元件）→
LCR表精测（对可疑电容拆下验证容量和ESR）→
替换测试（更换后验证故障是否消除）。
家电维修/爱好者自查路线：
外观目检（重点查鼓包/漏液，80%的故障电容能被发现）→
万用表电容档测量（拆下电容后测容量，对比标称值判断）→
万用表电阻档验证漏电（电解电容尤其需要）→
替换法确认（换上新电容后测试设备是否恢复正常）。
如何判断电容器好坏的核心标准可归纳为：外观无异常 + 容量在公差范围内 + ESR值正常（针对电解电容） + 漏电流达标 = 电容合格。任何一项不满足，均应更换。
5.2 电容器检测价值延伸（维护、选型与采购建议）
日常维护建议：
定期检测周期：工业设备中的大功率滤波电容建议每6-12个月检测一次容量和ESR；汽车ECU中的电解电容建议每5万公里或3年检测一次；家电电源板出现间歇性故障时，优先排查滤波电容。
环境控制：电容对温度最敏感——高温环境下工作寿命大幅缩短。确保电容远离发热元件（散热器、功率管），必要时增加通风或主动散热。
长期储存电容：铝电解电容长期存放后，漏电流可能增大、容量可能降低。储存超过1年的电解电容，使用前建议加额定电压“老化激活”24小时后再检测性能-31。
选型与采购建议：
耐压值选型：新电容耐压值只能高不能低。原电容16V的，可用25V替换；用10V替换则风险极高，极易再次击穿-14。
耐温等级选型：优先选用耐温105℃的电容替换85℃的产品，尤其适用于工业高温环境。在50℃环境温度下使用80℃电容，寿命约2.2万小时；改用105℃电容，寿命可达9万小时-12。
容量选型：一般滤波电路允许容量小幅浮动（原100μF可用105μF或95μF替换），但振荡电路、延时电路、分频电路中的电容容量必须与设计要求严格一致-12。
品牌与渠道：避免购买杂牌或翻新电容。正品电容在标称容量一致性、ESR指标、高温稳定性等方面更有保障，故障率远低于劣质产品-14。
5.3 互动交流（分享工业/汽车/家电电容器检测难题）
您在工厂检测工业电容时，是否遇到过耐压测试误判、批量检测效率低下的问题？汽车维修中，钽电容短路导致ECU故障的排查过程有哪些值得分享的经验？家电维修中，开关电源“换了电容还不工作”的疑难故障，背后可能隐藏着哪些被忽略的细节？
欢迎在评论区留言分享您的实操经验和检测难题。我将持续更新电容器检测领域的最新方法和行业干货，助您在工业、汽车、家电三大场景中快速、精准地判断电容器好坏，高效解决设备故障。
